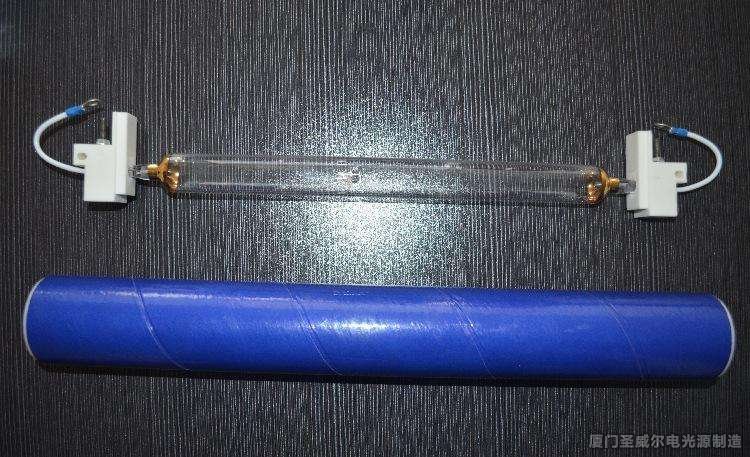

如今越來越多的uv燈管廠家的產品充斥著整個市場，這也就成了uv燈價格不一，隨著產品質量參差不齊，人們也越發重視uv燈的質量問題，所以一個合格的uv燈具需要經過，輻照度、工作電壓、工作電流、功率和平均壽命等檢測，那么具體的檢測方式有哪些呢。




　　1、UV燈具工作參數測試系統：

　　為使 UV燈具測試系統可靠工作, 必須對生產的 UV燈具進行抽樣檢測。 為此, 設計了一套 UV燈具的自動測試系統, 自動測試 UV燈具的輻照度、工作電壓、工作電流、功率和平均壽命等主要參數。 測試的各種數據保存到 PC機的數據庫中, 便于 UV燈具的數據分析和管理。 測試系統如圖 1所示。 照度計為 PIN光電二極管 UVA1210, 根據輻照度的不同, 會產生不同的電流。 輻照度單位為 mW/cm2, PIN光電二極管中的電流為 100 nA.系統通過檢測 UV燈照射下 PIN光電管電流的方法, 確定輻照度的數值。

　　2.2、輻照度檢測電路：

　　檢測光電流的 PIN光電二極管采用 UVA1210, PIN光電二極管中的電流為 nA級, 所以前置放大電路應該選用 pA級電流偏置的高精度運放。 ICL7650 利用動態校零技術消除了 CMOS 器件固有的失調和漂移, 從而擺脫了傳統斬波穩零電路的束縛, 克服了傳統斬波穩零放大器的這些缺點[ 5] 。 ICL7650除了具有普通運算放大器的特點和應用范圍外, 還具有高增益、高共模抑制比、失調小和漂移低等特點, 輸入失調電流 0.5 pA, 偏置電流 10 pA, 所以常常被用在光電流檢測, 熱電偶、電阻應變電橋、電荷傳感器等測量微弱信號的前置放大器中。 輻照度檢測電路原理圖如圖 3所示。

　　3.2、輻照度數據濾波處理與分析：

　　直接測量的輻照度數據有小幅波動, 距離為 4 cm時, 輻照2度平均值為 0.8 mW/cm, 最大值為 0.82 mW/cm, 最小值為0.78 mW/cm2 , 輻照度數據波動為平均值的 5%。 為減小波動,輻照度數據采用一階濾波處理, 采樣時間為 1 s, 時間常數取 9s, 一階濾波傳遞函數公式:電阻 R為 R4 與 R7 之和, 電容 C5 的作用是穩定工作電壓,標稱電壓必須大于 VCC, 電容 C4 的作用是減小輸入噪聲, 響應時間由電容值決定, 時間常數:

　　G(S)=9S+11 (7)

　　用一階后向差分離散化后得到方程[ 10] :

　　y=0.9y +0.1x (8)

　　k k-1 k

　　式中:y為該次輸出值;y 為上次輸出值;x該次輸入值。

　　k k-1 k

　　輻照度數據的一階濾波在 PC機測試程序中進行, 從而避免下位測控單片機的大量數據運算輻。 照度數據采用一階濾波處理后如圖 5所示, 數據采用一階濾波后波動明顯減少, 輻照度平均值為 0.799 mW/cm2 , 最大值為 0.803 mW/cm2 , 最小值為 0.794 mW/cm2 , 波動為平均值 1.1%。 數據采用一階濾波后數據波動范圍為原來的 22%。

　　取不同距離下輻照度的平均值作為縱坐標 , 距離為橫坐標, 不同距離下 UV燈具的輻照度如圖 6所示。 輻照度的平均值和照射距離基本呈線性關系。

　　總結：日常生活中也許在我們眼里uv燈只是一個很簡單單調的產品，但誰能知道它從出產直至到我們手里需要通過這么多的測試呢，所以大家在采購uv燈時，最好要選擇合格正規的uv燈管廠家的產品進行采購哦。
